连成环保自主研发的电除尘高频电源设备结构
来源: | 作者:浙江连成环保科技有限公司 | 发布时间: 2016-01-21 | 772 次浏览 | 分享到:

  浙江连成环保科技有限公司自主研发的HHR-Ⅲ(EPCS-Ⅴ)高压电源结构上主要由3大部分组成,分别是配电控制箱整流逆变箱高频升压整流变器组成。 配电控制箱装有低压输入开关,主回路交流接触器和EPSC-V控制器。 整流逆变箱内装有三相整流桥模块用于工频AC/DC整流,DC/AC高频变换用IGBT和IGBT驱动板组成,高频升压整流变压器主要由高频变压器,整流桥和高压信号取样回路组成,变压器外部有主动油冷系统。

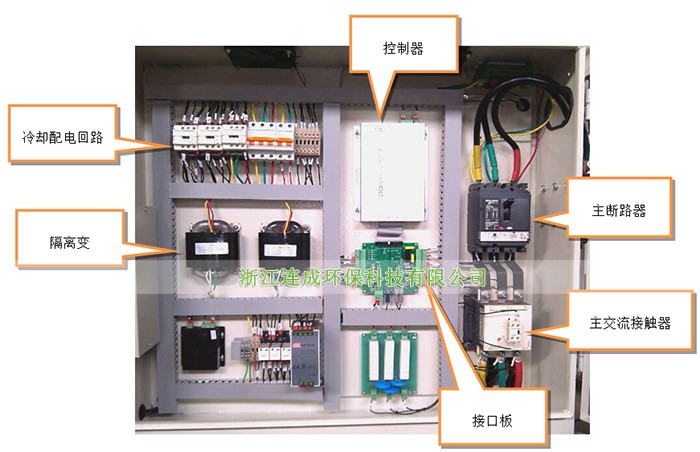

图片关键词Figure 2-1配电控制箱单元

  上图是配电控制箱单元,主要安装了交流主回路(主回路断路器,主交流接触器<图右上部和下部>),控制器和接口板以及冷却配电回路,隔离变压器等组成。
  交流主回路完成交流电源通断控制。
  控制器和接口板完成信号采集,输出控制信号控制设备运行。

图片关键词

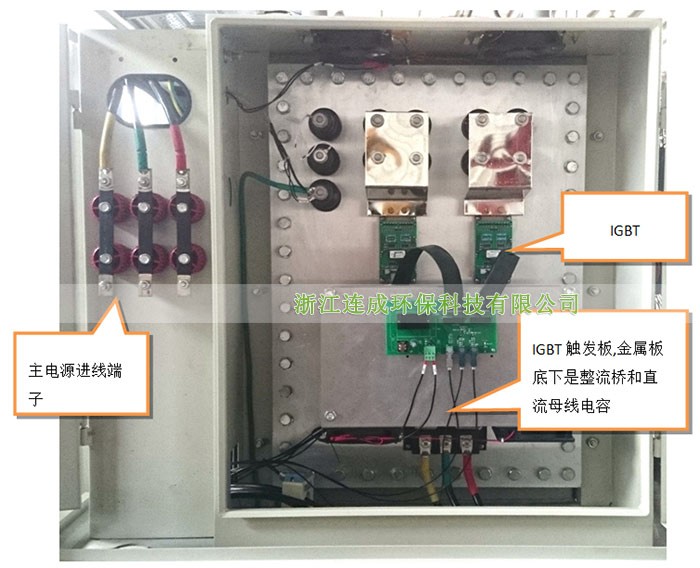

Figure 2-2整流逆变箱单元

  整流逆变箱内装有三相整流桥,直流母线电容,IGBT触发板和IGBT。三相整流桥把三相工频整流成直流电压,IGBT把直流电压再逆变成高频交流送给高频变压器升压。



 图片关键词

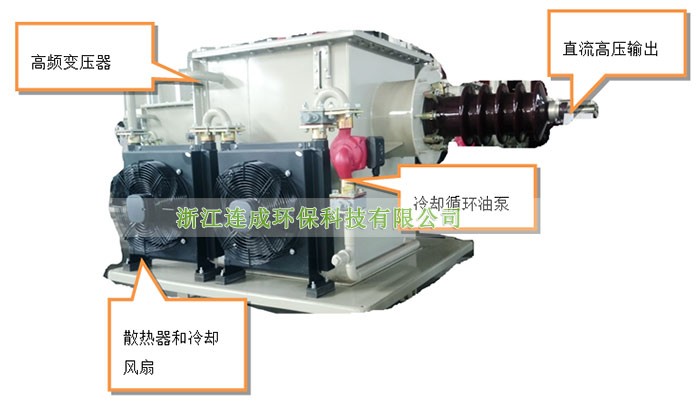

Figure 2-3高频升压整流变压器

  高频升压整流变压器内部由高频变压器和高频整流桥组成,完成高频升压和整流,然后送出高压直流电压。
  高频变压器外安装了散热器和循环油泵,组成循环冷却系统,完成变压器油循环和散热功能。
  控制器根据油温控制冷却系统的启停(油温低于25℃的时候停止冷却系统,高于35℃的时候启动冷却系统)。
