工频电源工程配套设计一般由工频电源控制柜，工频升压整流变压器，高压隔离开关箱，和通讯网络组成。

　　一台工频电源控制柜与一台工频升压整流变组成一套工频电源。

　　工频电源控制柜完成主回路的调压。工频升压整流变完成工频电压的升压与交直流变换。

　　高压隔离开关完成向除尘器电场馈电的工作。

　　控制室交换机一般安装于通讯柜内，与工频电源控制柜内的控制器，上位机和触摸屏连接，整个系统组成一个以太网进行数据交换。数据交换协议是Modbus/TCP，支持4台主站(上位机和触摸屏等)同时与从机(工频电源或高频电源)数据读写。

　　工频电源的人机界面是触摸屏和上位机，操作设置通过触摸屏或者上位机实现。

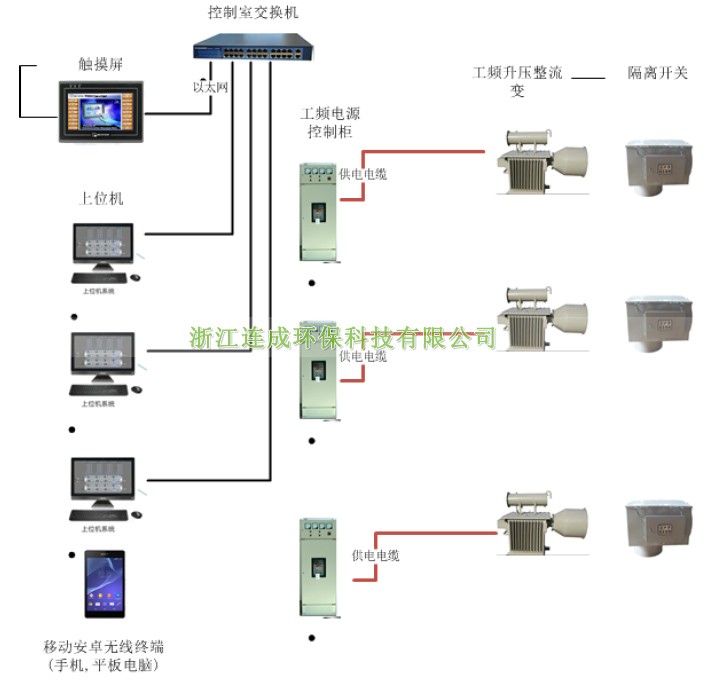

工频电源工程应用配套设计图
